一文让你看懂三星第五代V-NAND技术

 【天极网DIY硬件频道】今年1月底，三星电子又发大招，推出采用第五代V-NAND技术的SSD产品——三星970 EVO Plus SSD。事实上，随着新一代3D NAND技术的不断成熟，速度更快的NVMe协议的SSD固态硬盘已经成为市场主流。

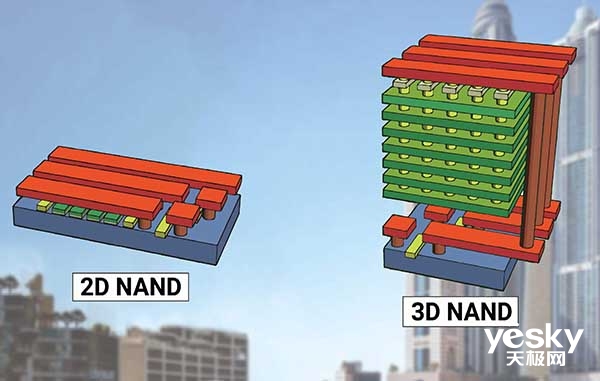

　　以前，我们见过的闪存多属于Planar NAND平面闪存，3D闪存则是立体堆叠的。打个比方，如果说普通NAND是平房，那么3D NAND则是高楼大厦。简单说，在3D NAND领域，谁堆叠的层数多，谁的产品性能就更先进。

　　众所周知，平面NAND闪存不仅有SLC、MLC和TLC类型之分，而且为进一步提高容量、降低成本，NAND的制程工艺不断进步。虽然更先进的制程工艺带来了更大的容量，但容量提升、成本降低的同时可靠性及性能都在下降。

　　与之相比，为提高NAND的容量、降低成本，存储厂商只需要堆叠更多的层数即可。

　　据悉，2bit MLC每cell单元存储2bit数据只需要一两打电子，3bit MLC(也就是TLC)的每个cell单元储存。随着制程工艺的不断革新，cell单元之间的干扰现象越来越严重。

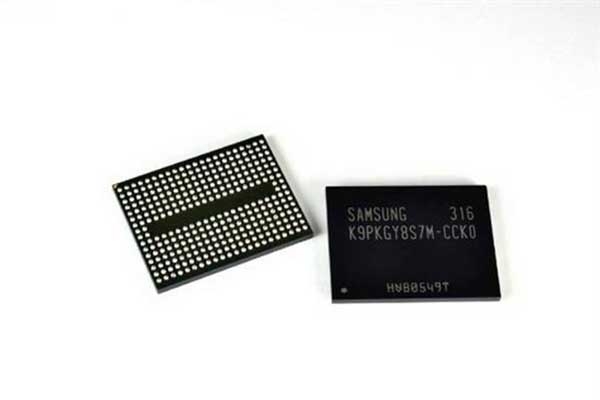

　　三星的V-NAND不再追求缩小cell单元，而是通过3D堆叠技术封装更多cell单元，实现容量增多的目的。

　　传统上，SSD中使用的是浮栅极MOSFET(Floating gate MOSFET)，电子储存在栅极中，它相当于一个导体。这种晶体管的缺点是写入数据时，栅极与沟道之间会形成一次短路，这会消耗栅极中的电荷。

　　即每次写入数据，都要消耗一次栅极寿命。一旦栅极中的电荷没了，cell单元就相当于挂了，无法存储数据。

　　三星V-NAND闪存放弃浮栅极MOSFET，使用电荷攫取闪存(charge trap flash，简称CTF)设计。每个cell单元看起来更小了，但里面的电荷是储存在一个绝缘层而非之前的导体上，理论是没有消耗的。这种更小的电荷有很多优点，比如更高的可靠性、更小的体积。

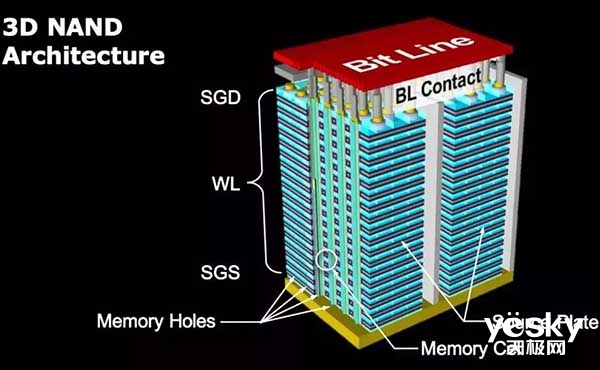

　　据了解，使用CTF结构的V-NAND闪存被认为是一种非平面设计，绝缘体环绕沟道(channle)，控制栅极又环绕着绝缘体层。这种3D结构设计提升了储存电荷的的物理区域，提高了性能和可靠性。

　　相比传统的FG(Floating Gate，浮栅极)技术,三星NAND的电荷撷取闪存(charge trap flash，简称CTF)技术难度更小一点，因此这有利于加快产品量产。

　　目前，三星的3D V-NAND存储单元的层数(Layer)由2009年的2-layer逐渐提升至24-layer、64-layer，再到2018年的96-layer(层)。
